DISTRIBUTION DES SIGNAUX

Un signal haute fréquence doit être acheminé et dérivé à l'aide de règles et d'appareils appropriés. Lors de la conception du système, les câbles placés dans la colonne montante doivent garantir l'uniformité du signal entre la prise la plus éloignée et celle la plus proche du toit.



N'oubliez pas qu'il est toujours MIEUX de "NE PAS PERDRE" le signal QUE DE L'AMPLIFIER !!!
Plus la qualité du câble est bonne, moins il y a d'interventions d'égalisation dans le tableau.



CÂBLES EXTÉRIEURS

Les câbles en PVC sont normalement utilisés dans la section antenne-tableau de distribution. Ce thermoplastique a tendance à se dégrader s'il est soumis aux agents atmosphériques, de plus il n'est pas complètement étanche s'il est posé dans des zones où la stagnation de l'eau peut se former. Pour cette connexion, il est conseillé d'utiliser nos câbles de la série INSTAT dont les avantages sont :
1) gaine en polyéthylène (résistant aux rayons UV)
2) une grande robustesse mécanique qui les rend plus tolérants au piétinement
3) l'ajout d'une couche de « gelée de pétrole » appliquée sous la gaine, ainsi que les caractéristiques du polyéthylène lui-même, leur garantissent une imperméabilité absolue à l'eau pour un système à l'épreuve du temps.



TRUNK CABLES - pour colonnes descendantes

La colonne de descente, surtout si elle est longue, doit être réalisée avec un câble à très faible perte tel que Digisat 5 Elite ou Intsat 110 Elite.



DIVISEURS

En présence de plusieurs colonnes, le signal doit être divisé équitablement à l'aide de DIVIDERS. Ces composants ont pour fonction de diviser le signal en parties égales, d'engendrer une faible perte et de maintenir l'impédance accordée. L'atténuation de ces appareils varie selon le nombre de sorties : généralement elle va de 4 dB pour 2 sorties, à 8 dB pour quatre sorties.
Il est important de se rappeler que cet équipement n'offre pas une bonne séparation et ne doit pas être utilisé pour les dérivations de l'utilisateur final.



DERIVATEURS

Avant d'atteindre les prises, le signal doit être divisé et SÉPARÉ de la colonne, afin que toute interférence ou perturbation générée chez un utilisateur ne se propage pas dans le système. L'appareil responsable de cette fonction est le DERIVATOR, qui a une séparation très élevée entre la sortie et la colonne (> 30 dB).
Malheureusement, le signal subit également une atténuation importante (environ 18 dB).





1) ENTREE DE DISTRIBUTION
2) DIVISEUR
3) CÂBLE DE COFFRE BAS
4) DÉRIVATEUR
5) PRISE
6) DÉPOSER LE CÂBLE
7) RÉSISTANCE DE TERMINAISON





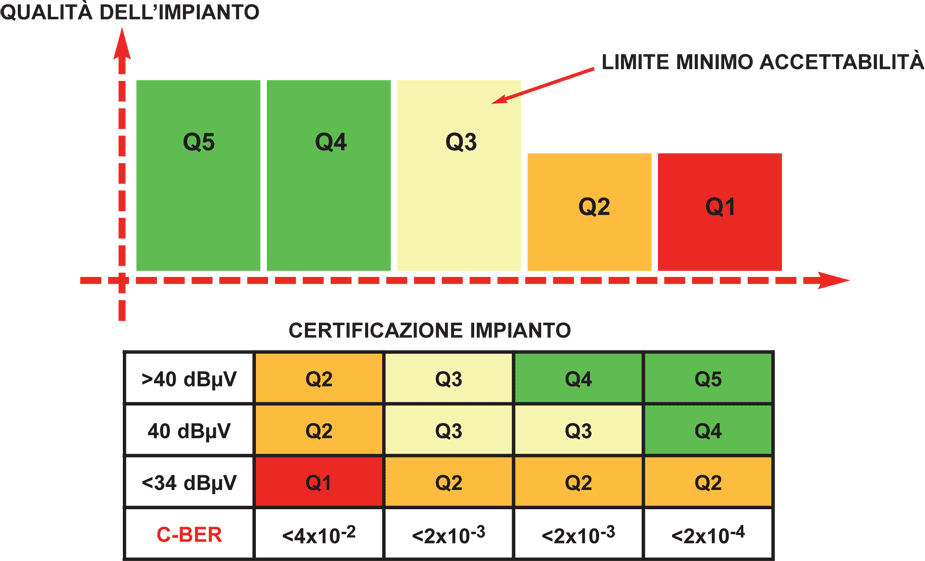

LA MÊME QUALITÉ DOIT ÊTRE GARANTIE DE LA PREMIÈRE À LA DERNIÈRE PRISE, 365 JOURS PAR AN ET 24 HEURES SUR 24.



POUR OBTENIR CELA, IL FAUT UTILISER DES CÂBLES À FAIBLE ATTÉNUATION ET HAUT BLINDAGE.



Cet appareil est fait pour être connecté en cascade : à chaque passage il a une atténuation d'environ 1,5 dB.



CHARGE DE FERMETURE à 75 Ohm

Attention : il est très important de fermer la colonne avec le LOAD (75 Ohm), sinon toute la distribution ne sera pas convenue avec le standard. et des ondes réfléchies, des pertes de signal ou des distorsions apparaîtront. Evitez absolument de brancher la prise sur la borne de passage du shunt. Certaines personnes utilisent parfois cette pratique pour récupérer (rapidement) le signal perdu en raison d'une défaillance du système (vieux câbles, petit standard, antenne cassée, etc.). S'il est vrai que le signal sera plus important dans cette prise, il est ENCORE PLUS vrai que tout le système sera compromis.







IMPORTANT

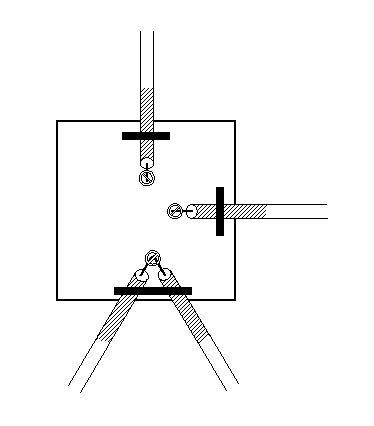

Deux câbles ne doivent pas être connectés dans la même borne !!!





Avec les signaux numériques, il est également nécessaire de bien protéger l'ensemble du système de toute interférence générée par les équipements électriques à l'intérieur ou à proximité de la maison. La norme EN 50117, relative aux câbles, a introduit les "classes" (B, A, A+, A++), qui identifient l'efficacité du blindage.
La tolérance d'impédance a également été restreinte, et l'utilisation de la bande de retour de certaines sociétés de radiodiffusion a introduit une mesure supplémentaire jamais utilisée auparavant : l'impédance de transfert.

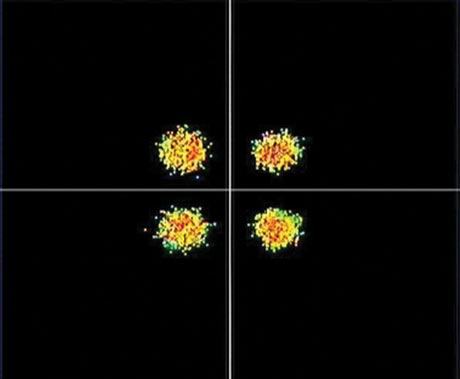

Constellation QPSK. Tous les symboles sont au centre
avec une grande marge de sécurité.

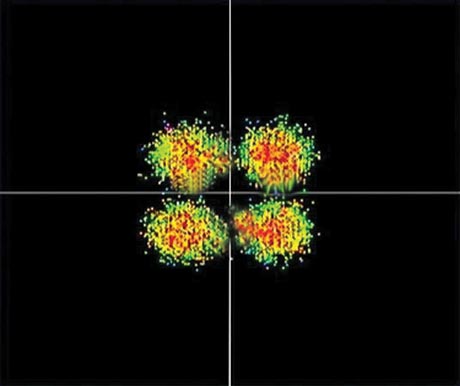

signal très bruyant,
les symboles en dehors de leur quadrant ne peuvent pas être décodés.
