COMMENT UTILISER UN CABLE COAXIAL











Les caractéristiques électriques d'un câble coaxial dépendent fortement de la structure géométrique des pièces internes. Par conséquent, il est essentiel qu'ils ne soient pas altérés lors de la manipulation et de l'installation.

Un câble coaxial piétiné, mal tiré ou avec des courbures excessives ne fonctionnera plus correctement. Ce qui est pire c'est que le défaut est incontrôlable et dans tous les cas ne sera constaté qu'une fois le câblage terminé.

Cela implique inévitablement de refaire l'effort, de perdre du temps et de l'argent. Dans la plupart des cas, l'endroit où vous travaillez n'est pas vraiment confortable (toits, greniers bas, au-dessus d'escaliers, etc.) et il peut arriver que vous marchiez sur le câble ou que vous fassiez des nœuds. Dans ce cas il est déconseillé d'utiliser le câble (qui peut être conservé, dans les parties fonctionnelles, pour réaliser des cordons de brassage (câbles prises TV).

Dans cette section, nous allons illustrer comment utiliser au mieux le câble coaxial afin qu'il conserve les caractéristiques déclarées, assurant une distribution parfaite du signal.



EMBALLAGE

Les câbles coaxiaux M&P sont emballés de manière à pouvoir être déroulés de la manière la plus correcte. Il faut absolument éviter de dérouler le câble coaxial de l'intérieur de la bobine, de cette manière une spirale se formera, ce qui peut endommager le ruban interne et, dans le pire des cas, former des nœuds avec des dommages importants à l'impédance. Nous vous recommandons fortement d'utiliser des dérouleurs de câble spéciaux, tels que notre ARIANNA ou similaire, pour éviter la formation de nœuds et d'écrasement.



La procédure la plus correcte consiste à insérer la bobine dans le dérouleur (par exemple notre "ARIANNA"). Cela facilitera grandement le déroulement correct et facile du câble coaxial (même en l'absence de collaborateurs).



Si vous ne possédez pas de dérouleur professionnel, il est conseillé d'insérer les deux avant-bras à l'intérieur de la bobine et de la faire pivoter afin de déposer une quantité suffisante de câble au sol. L'opération sera plus facile avec la présence d'un collaborateur.



En cas de câble sur enrouleur, utilisez le trépied.



Evitez absolument de poser la bobine horizontalement sur le sol, en tirant le câble spiralé et en le tournant vers l'extérieur.

LES NOEUDS PROVOQUÉS PAR UN CÂBLE DÉROULÉ EN SPIRALE SONT TOUJOURS À ÉVITER !!!

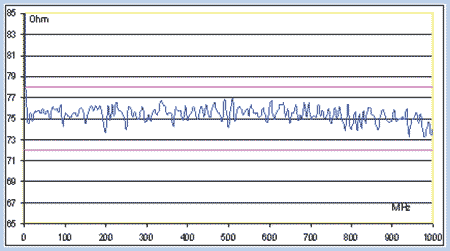

IMPEDANCE - AVANT LES NOEUDS

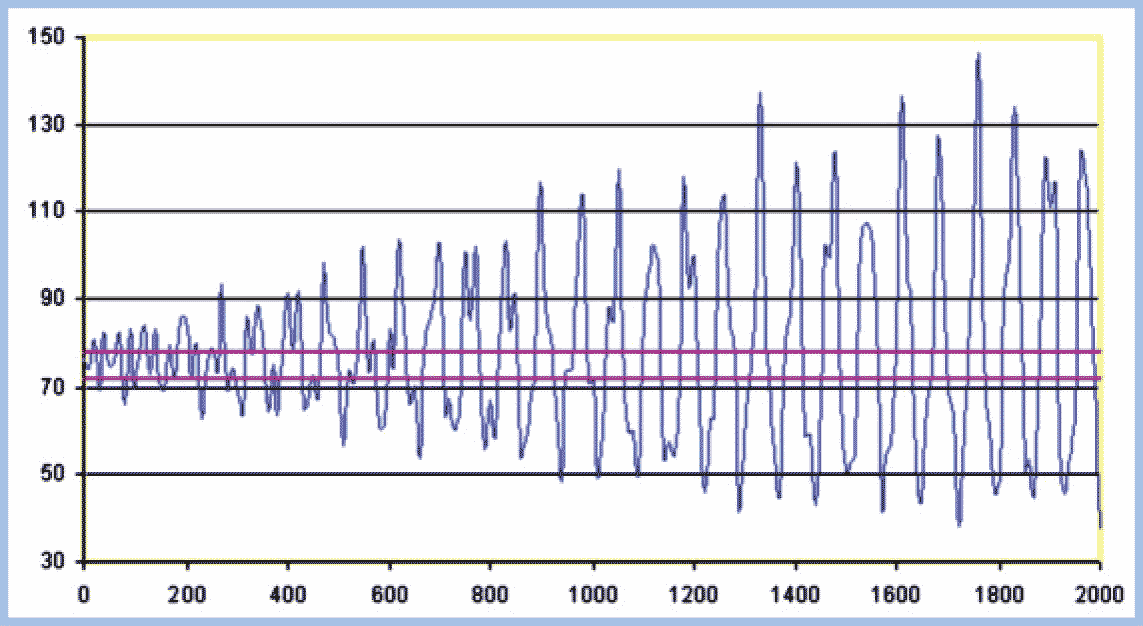

IMPÉDANCE - APRÈS LES NOEUDS

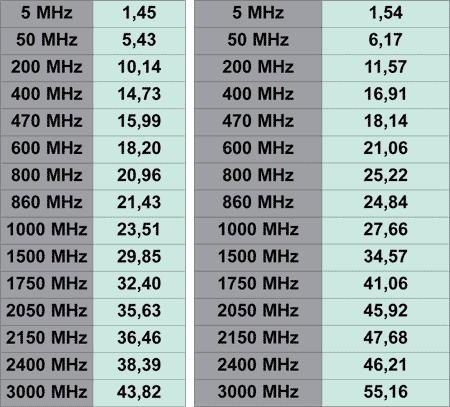

TABLEAU DE GAUCHE : Atténuation d'origine.

TABLE DE DROITE : Après avoir endommagé le câble coaxial exprès





PASSAGE DANS LES CONDUITS

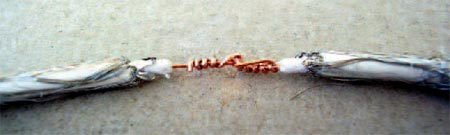

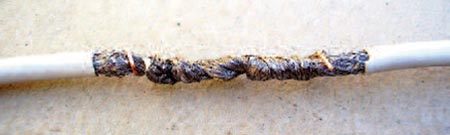

Le passage à l'intérieur du conduit interne (annelé) est sans aucun doute l'événement le plus stressant pour le câble coaxial (et pour l'installateur). En effet celle-ci est tirée avec une force qui dans certains cas peut être de plusieurs kg. (Voir chapitre « remplacement d'un ancien câble »). Tous les matériaux soumis à une traction ont tendance à s'étirer avec un amincissement conséquent. Si cela arrive au câble coaxial, en particulier au conducteur ou au diélectrique, l'atténuation et l'impédance subiront inévitablement des variations négatives. La meilleure façon de "tirer" un câble coaxial à l'intérieur d'un tube ondulé est de l'accrocher à la sonde ou au câble coaxial existant, avec le conducteur central, le ruban et la tresse solidement assemblés et soigneusement scotchés.



NO



OK



Avec cette méthode, cependant, l'effort à exercer doit être plus faible, car la résistance supplémentaire de la gaine n'est pas utilisée, dont la résistance mécanique, dans les câbles coaxiaux M&P, est particulièrement soignée.

De plus, en choisissant les câbles coaxiaux de la série M&P Elite, grâce à la tresse très solide avec 24 SPOOLS (50% de croisements en plus), vous disposez d'une résistance mécanique exceptionnelle.

Pour vérifier le résultat final de nos projets, nous ne nous sommes pas contentés uniquement d'essais en laboratoire, mais nous avons voulu mesurer la réponse électrique du câble coaxial après l'avoir sollicité exactement comme cela se produit sur un chantier, où la force de traction faite par à-coups , n'est certainement pas aussi constante que celle d'une machine calibrée en laboratoire. Le résultat a définitivement mis le sceau de qualité sur notre engagement et notre philosophie d'entreprise.

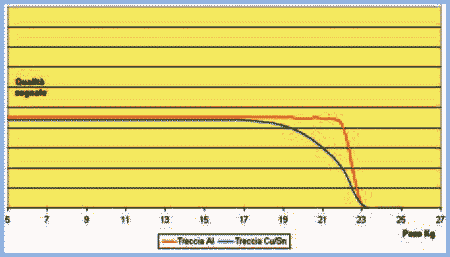

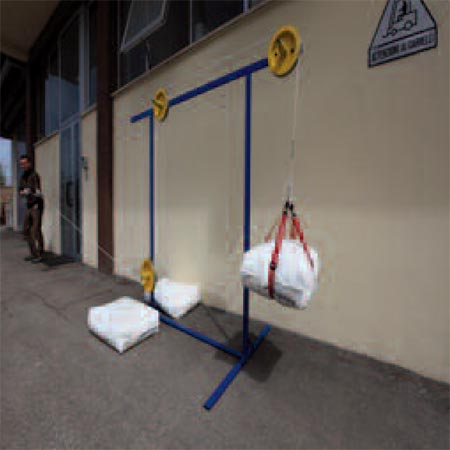

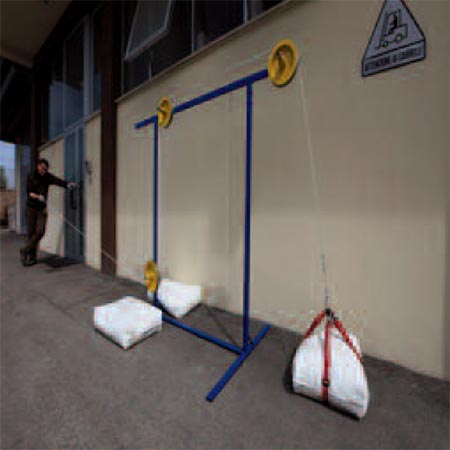

ESSAI DE TRACTION DE CÂBLE

Les propriétés mécaniques de l'alliage aluminium-magnésium garantissent que le câble coaxial ne subit pas d'allongement jusqu'au point de rupture lui-même.



coaxial aluminium-magnésium 5mm - test 20 Kg

cuivre étamé coaxial 5mm - test 20 Kg

Les caractéristiques électriques du câble coaxial aluminium-magnésium restent inchangées jusqu'à la lacération du câble. Avec les câbles coaxiaux en cuivre étamé, la dégradation est progressive et l'altération mécanique subie par le câble compromet les caractéristiques électriques d'origine.



Test de traction du conducteur interne : à seulement 13 Kg, le conducteur s'étire d'environ 15 cm. À ce stade, même si le câble n'a pas été déchiré, tous les paramètres électriques ont échoué.



Nous installons du cuivre particulièrement doux (bien recuit) dans nos câbles coaxiaux Elite. Sa douceur est contrebalancée par la dureté de la tresse. La douceur du conducteur intérieur ne prend pas le pas sur le diélectrique en cas de courbes serrées dans les conduits.

Avec le CCS (acier cuivré), c'est l'inverse. Un conducteur CCS de 0,81 mm peut supporter des tractions jusqu'à 19 kg sans se déchirer ni s'étirer. Cependant, même si le câble coaxial est physiquement parfaitement intact, les données électriques sont hors norme. De plus, par le même principe, un angle de 90° sur un câble ccs compromet définitivement son fonctionnement opérationnel.

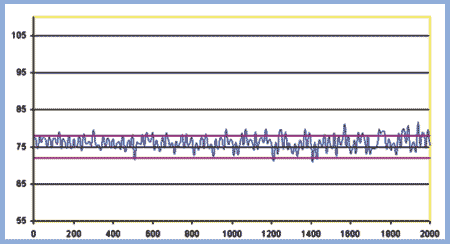

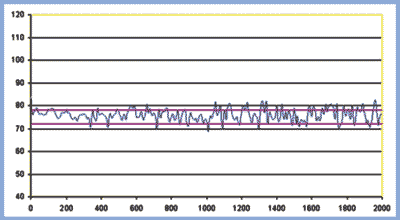

Coaxial d'impédance d'origine de 5 mm en CCS

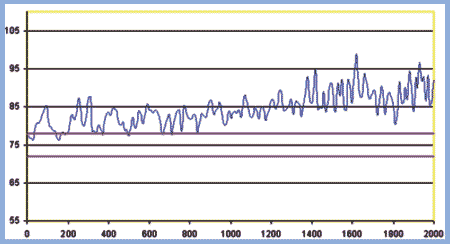

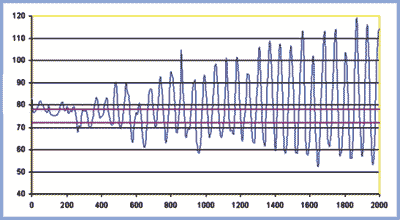

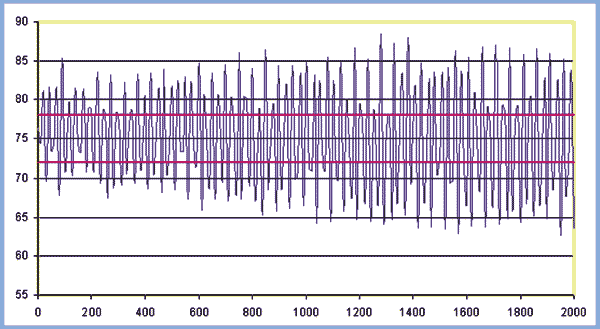

Impédance après traction de 20Kg
(tresse, ruban et conducteur central torsadés ensemble)

(La ligne violette indique une tolérance de 75 Ohm ± 3 Ohm.

Notez qu'il a déjà été fortement compromis

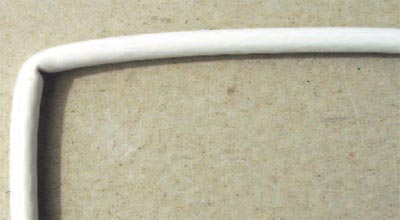

pliage à 90°

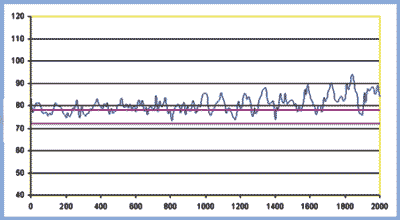

Impédance après une flexion à 90°

En cas de pose exposée du câble coaxial, utilisez des serre-câbles ou des passe-câbles appropriés. Les "tip shoots" sont à éviter car des goulots d'étranglement en anneau se formeront dans le câble, entraînant des conséquences désastreuses pour le SRL.

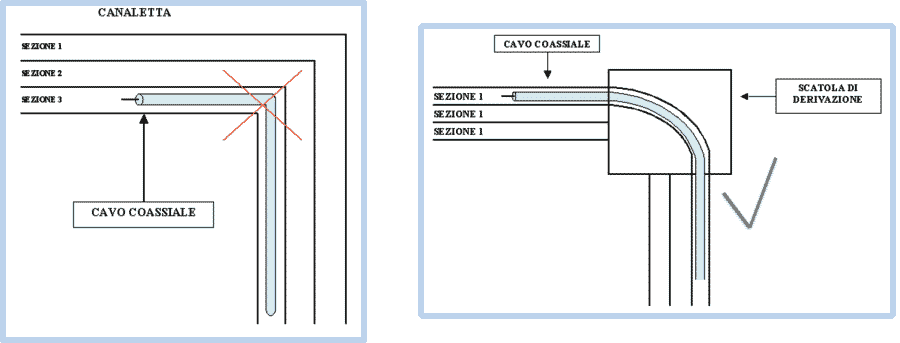

Dans l'angle du mur ou au-dessus des portes ou des fenêtres, évitez de faire des flexions serrées avec le câble : dans ce cas, il est nécessaire de respecter le rayon de courbure minimum, déclaré dans notre catalogue et fiche technique. Dans les conduits extérieurs, il n'y a pas d'inconvénient à devoir tirer le câble coaxial, mais il faut néanmoins avoir certaines précautions lors des cintrages, en évitant les angles à 90 degrés.

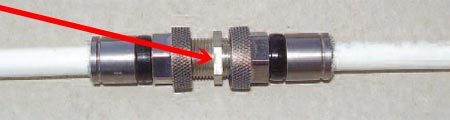

ASSEMBLAGE DES CÂBLES

Cette opération doit également être effectuée dans les règles de l'art, car il s'agit d'un point critique et un assemblage imparfait peut entraîner des fuites, des décalages ou des interférences.

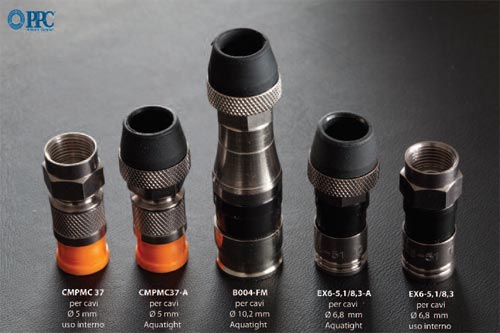

Dans notre laboratoire, nous avons effectué tous les tests, conformément à la réglementation CE, pour mesurer l'efficacité du blindage des câbles. Nous avons ensuite voulu vérifier le comportement des connecteurs dans la même zone. Eh bien, en présence d'un connecteur de qualité moyenne / basse, l'efficacité du blindage passe de 100 dB à 70 dB, ce qui signifie qu'à ce stade, le système reste exposé aux interférences externes. Un bon connecteur, d'autre part, peut également garantir plus de 100 dB d'efficacité de blindage (PPC). Il est essentiel que celui-ci soit correctement et solidement assemblé au point de connexion. Un bon connecteur protège également de l'humidité et de l'oxydation. Il existe plusieurs modèles de connecteurs disponibles sur le marché, et étant donné le peu d'impact que ceux-ci ont sur les coûts globaux, nous recommandons d'utiliser des connecteurs à compression d'excellente qualité tels que les PPC.

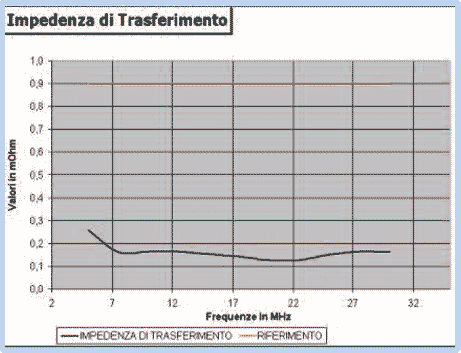

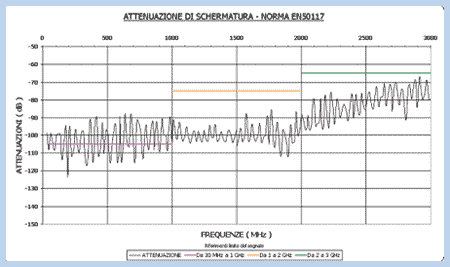

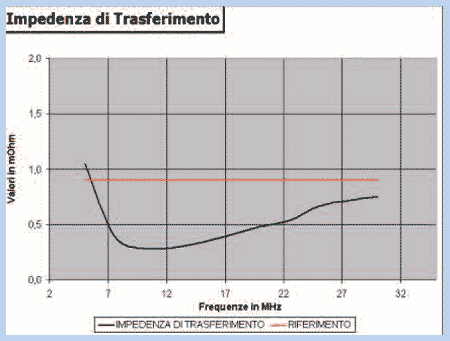

ATTÉNUATION DE BLINDAGE et IMPÉDANCE DE TRANSFERT DU DIGISAT 5 ELITE AVEC DIVERS TYPES DE CONNECTEURS.

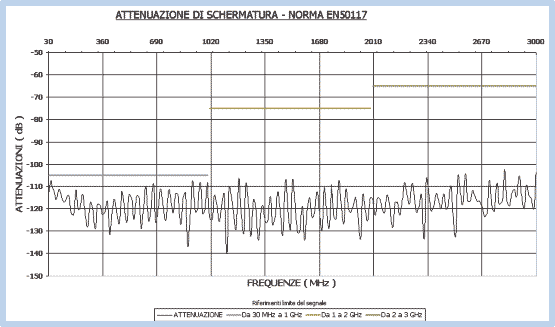

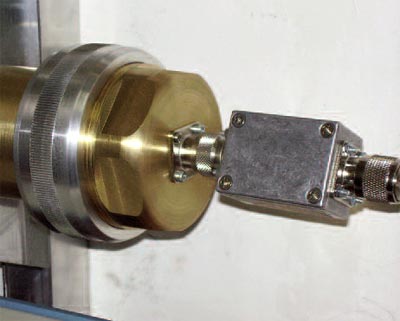

MESURES AVEC CONNECTEUR DE LABORATOIRE



Comme vous pouvez le voir, la norme est plus restrictive dans les basses fréquences
où les perturbations impulsives sont plus nocives.



La grande stabilité et la cohérence de ce câble sur toutes les fréquences sont clairement évidentes. Les lignes colorées indiquent les limites imposées par la norme EN 50117.

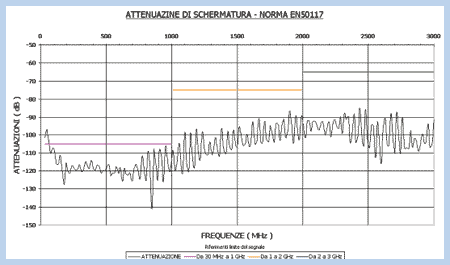

MEASURES WITH PPC COMPRESSION CONNECTOR

Les valeurs se dégradent tout en restant dans les paramètres établis par la législation.

MESURES AVEC CONNECTEUR "F SCREW"

Comme vous pouvez le voir, la norme est plus restrictive dans les basses fréquences
où les perturbations impulsives sont plus nocives.

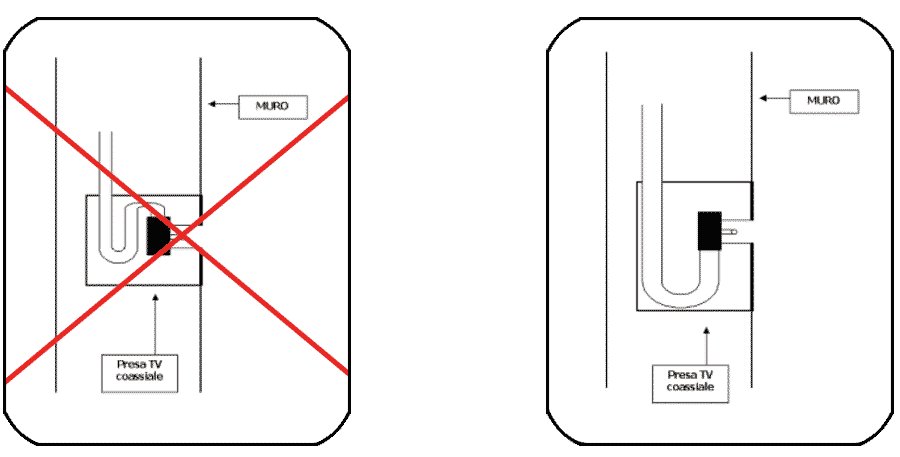

LA PRISE UTILISATEUR

C'est le dernier élément du système de distribution, et c'est généralement le point où le câble subit des torsions inappropriées, avec des coudes parfois à 90°. La probabilité que des « encoches » négatives se forment dans la courbe d'atténuation est élevée. Heureusement, dans les nouveaux systèmes, les boîtiers encastrés sont plus grands et cela facilite le travail du lecteur d'antenne, permettant d'adapter le câble avec une courbe plus adaptée à sa structure.
En ce qui concerne les systèmes plus anciens, il est recommandé d'être extrêmement prudent afin que le câble ne fasse pas de coudes trop serrés ou ne soit écrasé à l'intérieur de la prise. A cet effet, les câbles coaxiaux les plus recommandés doivent avoir un diamètre total de 5 mm.
