CARACTÉRISTIQUES ÉLECTRIQUES

ATTÉNUATION

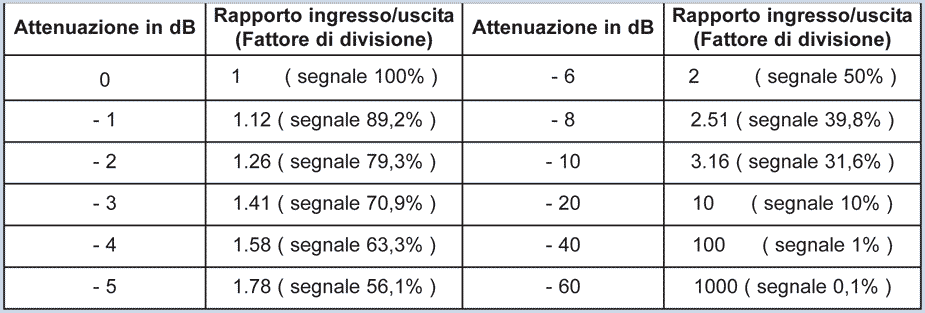

Il quantifie la perte de signal et s'exprime en dB (décibels). En termes de tension (réception) 6 dB d'atténuation divisent par deux le signal, en puissance (émission) le signal est divisé par deux tous les 3 dB.

TAUX D'ATTÉNUATION EN RÉCEPTION







L'atténuation dans un câble coaxial dépend de la fréquence et de la longueur du câble lui-même. Plus la fréquence de travail est élevée, plus l'atténuation sera grande. Par convention, la longueur est fixée à 100 mètres, comme indiqué dans le tableau suivant.

L'atténuation du câble est déterminée par :
- Diamètre du conducteur central
- Qualité du cuivre et de son dessin
- Qualité diélectrique

Le conducteur central (avec diélectrique) est la partie la plus faible du câble. Pour cette raison, il doit être tiré dans les gaines du câble en réunissant le conducteur, la tresse et la feuille . Le tirer hors de la gaine représente certainement la meilleure option car il est possible d'exercer une force d'au moins 25 Kg (par exemple sur le modèle DIGISAT 122 Expert 5mm).





IMPÉDANCE

Exprime l'opposition d'un conducteur au flux d'électrons en courant alternatif, autrement dit c'est le rapport entre la tension et le courant absorbé par un câble (Ohm) en courant alternatif. Cette valeur n'est pas affectée par la longueur du câble. Pour les câbles TV (comme pour tous les autres composants du système), la valeur standard adoptée est de 75 Ohm.







L'impédance dans un câble coaxial est donnée par la distance entre le conducteur central, le blindage et la constante diélectrique de l'isolant. Pour avoir une impédance constante il faut que ces deux conditions soient maintenues sur toute la longueur du câble. Il est facile de comprendre que tout dommage subi par le diélectrique affecte inévitablement l'impédance. Pour qu'un système fonctionne parfaitement, l'impédance doit rester ''harmonisée'' sur toute la ligne.
Une désadaptation d'impédance crée des ondes réfléchies ou dans le pire des cas provoque des "notches", des pics d'atténuation très raides qui conduisent à l'effondrement incontrôlé de certaines fréquences de la bande TV.

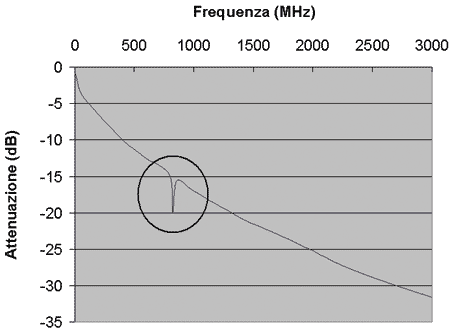

Pic d'atténuation causé par une désadaptation d'impédance.

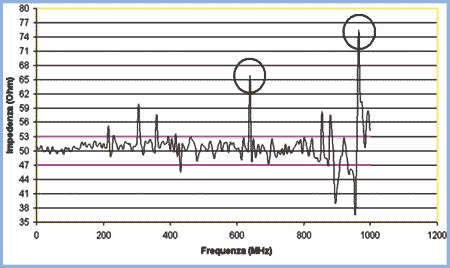

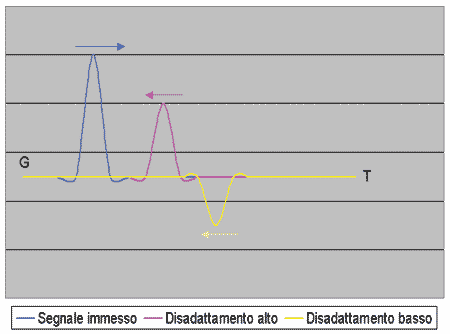

Retours d'onde causés par une inadéquation d'impédance.

Les causes les plus courantes de non-concordance d'impédance dans un système de télévision sont :
- flexion et écrasement du câble coaxial
- allongement du câble coaxial dû à une traction excessive lors du passage dans le chemin de câbles
- lignes de distribution non ouvertes avec une charge résistive appropriée (résistances)
- courts-circuits dans le câblage des répartiteurs (causés par le contact involontaire entre un fil de la tresse et le conducteur dans la phase de serrage des bornes)
- Utilisation inappropriée du câble coaxial (par exemple comme palan pour soulever l'équipement de travail sur le toit).









SRL

Cela signifie Structural Return Loss (pertes de réflexion cumulées). Le SRL mesure l'intensité des ondes réfléchies, donc plus grande est leur atténuation, meilleur sera le câble coaxial, car les ondes réfléchies sont très nocives. Le SRL dépend fortement des imperfections mécaniques à l'intérieur du câble coaxial et ce n'est pas un hasard si les imperfections d'impédance ont de fortes conséquences sur le SRL.

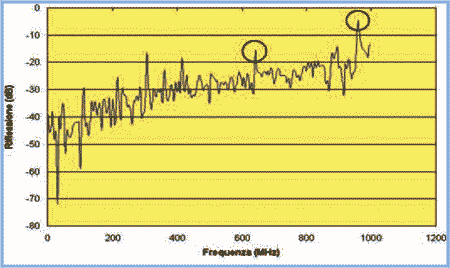

Notez comment les pics rapportés coïncident à la même fréquence sur les diagrammes d'impédance et SRL.





EFFICACITÉ DU DÉPISTAGE

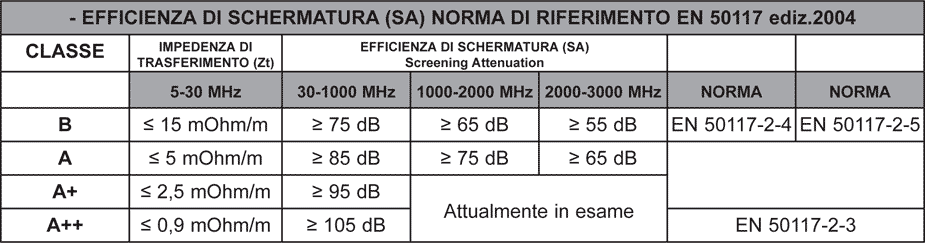

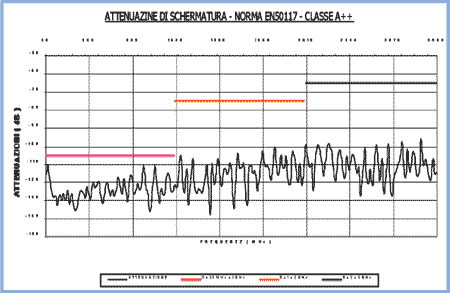

L'efficacité du blindage indique généralement la capacité du blindage à empêcher les interférences électromagnétiques de "contaminer" le signal à l'intérieur du câble coaxial et vice versa. Dans la bande 30-3000 MHz, cela est exprimé en atténuation de blindage (SA ou Screening Attenuation) et l'unité de mesure est le décibel (dB).

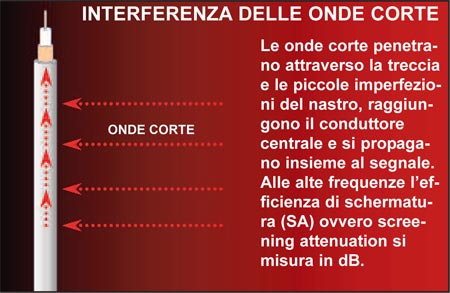

Aux hautes fréquences, les ondes, étant plus courtes, sont plus susceptibles de masquer les imperfections. Contrairement aux ondes longues, celles-ci peuvent pénétrer dans les imperfections microscopiques de l'écran et atteindre le conducteur central en créant des perturbations sur une même longueur d'onde. Généralement ces perturbations proviennent d'appareils émetteurs comme les radars des aéroports, les diffuseurs de télévision, les radioamateurs, les répéteurs mobiles, le WiFi, la Wii, etc.



IMPÉDANCE DE TRANSFERT

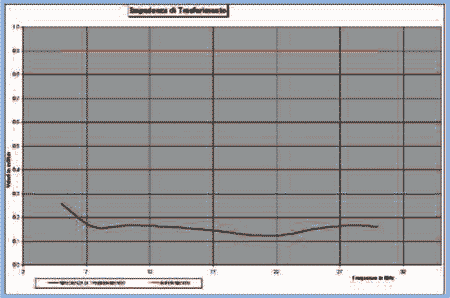

Aux basses fréquences (5-30 MHz), on utilise l'impédance de transfert (l'unité de mesure est le milliOhm par mètre). Nous rappelons que cette bande est particulièrement importante depuis quelques années aujourd'hui car elle est utilisée pour les signaux de retour de la télévision numérique (Return Path, vidéo à la demande, par exemple dans l'hôtel le signe de consentement du client via la télécommande pour acheter la vision d'un film).

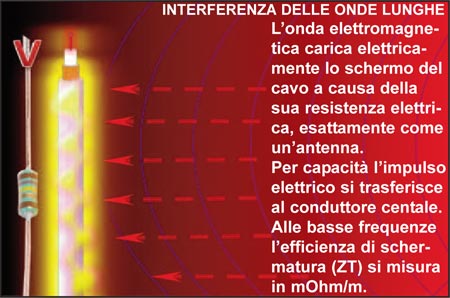

Les ondes longues (basse fréquence) chargent toutes les surfaces métalliques en électricité, les faisant se comporter comme une antenne. Cela se produit également dans le conducteur externe du câble coaxial : l'électricité formée sur l'écran crée des signaux perturbateurs entre celui-ci et le conducteur central, dégradant les signaux transportés par celui-ci même dans des bandes différentes. Il s'agit généralement de perturbations générées à l'intérieur du réseau domestique ou à proximité immédiate (interrupteurs mal blindés, moteurs de réfrigérateurs, ascenseurs, moteurs à essence, vannes de zone hydrauliques, lampadaires, thermostats, lampes fluorescentes, micros radio, etc.). Surtout pour le numérique, de tels polluants électromagnétiques pourraient être mortels, augmentant considérablement le nombre d'erreurs dans le flux de données (BER).





Des tests d'efficacité de blindage ont été effectués dans notre laboratoire de test et de mesure en utilisant la méthode "TRIASSIAL TUBE", un instrument sophistiqué conçu exclusivement pour l'analyse de l'efficacité de blindage sur les conducteurs et les éléments de jonction, capable de fournir des données précises et fiables selon EN50289.



CAPACITANCE

Il quantifie la charge électrique accumulée entre le conducteur central et l'écran dans un mètre de longueur.
L'unité de mesure est le Farad. Dans les câbles coaxiaux, la valeur est exprimée en pF / m (F x 10-9). La capacité, comme l'impédance, dépend directement des propriétés diélectriques de l'isolant et de la distance entre les deux conducteurs externe/interne. Le meilleur câble coaxial est celui conçu pour avoir la bonne impédance avec la capacité la plus faible possible.



RAPPORT DE VITESSE DE PROPAGATION

C'est la vitesse à laquelle le signal se déplace à l'intérieur du câble coaxial. C'est un pourcentage de la vitesse de la lumière, il est donc exprimé en "%". Plus la valeur exprimée est élevée et meilleur sera le câble coaxial.
